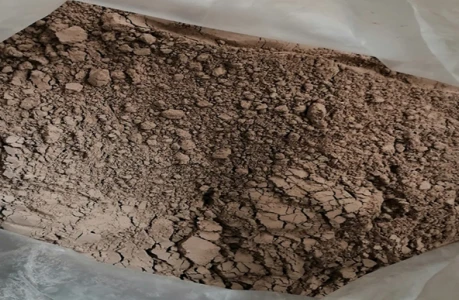

Vữa chịu lửa dùng để xây dựng lò luyện cốc được chia thành đất sét silic và đất sét sét. Việc xây dựng lò luyện cốc đòi hỏi tính năng cao của đất sét:
1, Nó đòi hỏi độ dẻo và độ bám dính tốt ở nhiệt độ phòng;
2, Thời gian thiết lập thi công phải phù hợp;
3, Nó đòi hỏi độ bền sấy cao;
4, Nó cần phải có tốc độ co ngót khi sấy nhỏ và tốc độ giãn nở khi nung;
5, Nó đòi hỏi cường độ thiêu kết cao.
① Vữa silic được làm bằng cách trộn silica, gạch silic phế thải và đất sét. Silica là thành phần chính, hàm lượng SiO2 trong silica càng cao thì độ khúc xạ càng cao.
Việc bổ sung bột gạch silicon phế thải nhằm cải thiện-khả năng liên kết ở nhiệt độ cao giữa đất sét silicon và gạch silicon. Vì sự giãn nở của bột gạch silicon phế thải về cơ bản giống như sự giãn nở của gạch silicon, nó có thể làm cho các mối nối gạch bám chặt vào bề mặt gạch. Hàm lượng bột gạch silic phế thải trong đất sét silic nằm trong khoảng từ 20% đến 30%. Thêm đất sét liên kết vào đất sét silicon có thể làm tăng độ dẻo, giảm tính thấm và tốc độ mất nước. Nói chung, số tiền thêm vào là 15% đến 20%. Theo nội dung, nó có thể được chia thành đất sét silicon nhiệt độ cao, nhiệt độ trung bình và nhiệt độ thấp.
② Vữa đất sét bao gồm đất sét nung (clinker), bột gạch đất sét thải và đất sét liên kết (nguyên liệu thô). Clinker là thành phần chính của đất sét sét, chiếm 7%
5% ~ 80%, đất sét thô là chất kết dính, được thêm vào để tăng độ dẻo của đất sét và giảm độ thấm và tốc độ mất nước của nó. Nhưng liều lượng không nên quá lớn, nếu không có thể xảy ra vết nứt. Nên trộn 20% đến 25%. Đất sét sét được sử dụng ở những nơi có nhiệt độ dưới 1000 độ.
Liên hệ với tôi:Email:wp@cnjingganrefractory.com/sdwenping@163.com
ĐT: 86-0533-4188518 / FAX: 86-0533-4188518
Hoa hồng:+86-13275332819(số wechat/whatsapp)
